Aanleverspecificaties eigen PDF kaartontwerp

Ontwerp voor webshop order

U gaat via onze webshop een x-aantal verschillende kaarten met uw eigen ontwerp bestellen? Houd onderstaande specificaties worden aan voor de ontwerpen van de plastic cards, dan zullen ze goed bruikbaar zijn voor print.

Volg exact deze specificaties

Lees onderstaand alles over het juiste formaat, kleurinstelling en te gebruiken bestandstype. Houdt u niet exact de op deze pagina beschreven instructies aan, dan kunnen we de order niet voor u verwerken.

1 complete PDF aanleveren

Het is belangrijk dat wij bij uw bestelling 1 PDF bestand krijgen waarin alle ontwerpen staan van de verschillende kaarten. Wij verwerken geen losse PDF’s voor het printen van verschillende kaarten.

PDF aanleveren

1 compleet bestand alle ontwerpen gescheiden pagina's

Het is belangrijk dat wij bij uw bestelling één PDF X-1A bestand krijgen waarin alle ontwerpen staan van de verschillende kaarten.

Enkelzijdige kaart

Voor het maken van verschillende enkelzijdig bedrukte kaarten, mag een PDF bestand worden aangeleverd met een x-aantal opvolgende pagina’s.
Wilt u bijvoorbeeld 12 verschillende enkelzijdige kaarten laten maken, dan bestaat uw PDF bestand ook uit 12 verschillende pagina’s.

Dubbelzijdige kaart

Voor dubbelzijdig afdrukken maakt u een PDF bestand met per 2 opvolgende pagina’s de voor- en achterzijde van 1 kaart. Dus als volgt:

  • PDF pagina 1+2 is uw 1e kaart,
  • PDF pagina 3+4 is uw 2e kaart,
  • PDF pagina 5+6 is uw 3e kaart,
  • enzovoorts


Wilt u bijvoorbeeld 12 verschillende dubbelzijdige kaarten laten maken, dan bestaat uw PDF bestand uit 24 verschillende pagina’s.

Voorbeeld bestand

Download hier een voorbeeldbestand van een goed opgemaakte PDF met (als voorbeeld) 4 verschillende kaarten.

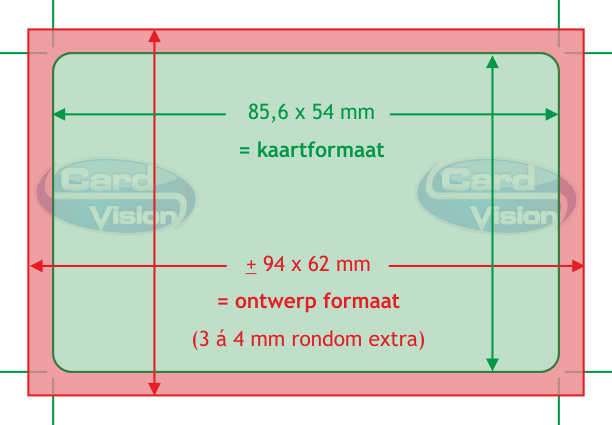

Kaart formaat

bruto netto afloop

Formaat

Het formaat van een plastic kaart op creditcard- of bankpasformaat is gestandaardiseerd volgens de ISO7810 norm. Het netto kaartformaat is 85,6 x 54 mm, met afgeronde hoeken van 3,18 mm.

Afloop

Voor randaflopend drukken is 3 á 4 mm extra afloop nodig. Dit betekent dat het ontwerp rondom (aan alle zijden) minimaal 3 mm groter moet zijn dan het uiteindelijke netto kaartformaat. Dus het bruto kaartformaat wordt circa 94 x 62 mm, met rechte hoeken. Deze extra afloop wordt tijdens de productie verwijderd.

Marge

Het is belangrijk om vanaf de zijkanten een veilige marge van ongeveer 3 mm te behouden en teksten of logo’s niet te dicht bij de rand van het netto kaartontwerp te plaatsen. Dit zorgt ervoor dat de inhoud niet wordt afgesneden tijdens het productieproces.

Kleur en kwaliteit

RGB 300 dpi

Juiste instellingen

De PDF mag in CMYK of RGB worden opgemaakt op een resolutie van 300 dpi, dit zorgt voor een goed eindresultaat.

Onvoldoende resolutie

Afbeeldingen met een resolutie van bijvoorbeeld 200 dpi lijken op het eerste gezicht misschien redelijk goed op uw beeldscherm, maar zijn niet goed genoeg om netjes mee te drukken / printen en het eindresultaat zal niet optimaal zijn.

Veel te lage resolutie

Heeft u een logo of afbeelding van een website gekopieerd in het ontwerp? Internet bestanden zijn meestal 72 dpi en dit is absoluut niet goed genoeg om netjes mee te drukken / printen. Het eindresultaat zal zeer kartelig en onscherp worden.

Card Vision BV

Kerkweg 32
3235 XL  Rockanje
The Netherlands

KVK • 24367827
BTW • NL813798140B01

info@cardvision.nl

Algemene voorwaarden

Algemeen

Adminstratie, offertes en algemene vragen

Support

Ondersteuning op kaartprinters of software

Privacy verklaring

Cookiebeleid

+31 (0) 181 45 31 09

Op werkdagen van maandag t/m vrijdag tussen 09:00 en 17:00 uur.

Fair Use

Printer inclusief 1 jaar gratis telefonische support

Wanneer u een nieuwe printer bij ons aanschaft, staan wij uiteraard klaar om u te assisteren bij eventuele ondersteuningsvragen. Bijvoorbeeld wanneer u hulp nodig heeft bij de installatie of als u geconfronteerd wordt met verwarrende foutmeldingen. Dit is de toegevoegde waarde die Card Vision biedt.

Ons idee van Fair Use

Onze support is gebaseerd op een redelijk beroep op onze tijd en expertise. Dit betekent dat we geen uitgebreide training voor het gebruik van de kaartprinter of software verzorgen, maar we zullen u zeker op weg helpen.

Wat bieden we naast telefonische support

Voor de kaartprinter installatie en -gebruik zijn printerdrivers en handleidingen beschikbaar in onze support-sectie op de website. Binnen de cardPresso software vindt u een uitgebreide handleiding in het help-menu.

Direct to card printing

Via direct-to-card printing worden de kleuren van het printlint in verschillende stappen rechtstreeks (direct) op het laminaat van de plastic kaart gedrukt met behulp van de printkop.

Evolis kaartprinter direct-to-card dye sublimation printprincipe

7 panel ½YMCKO•KO full color printlint

Het afdruklint bestaat uit maar liefst zeven opeenvolgende panels in de kleuren geel, magenta, cyaan, zwart, transparant en nóg een keer zwart en transparant: YMCKOKO.

De YMC panels zijn bij dit lint gehalveerd (daarom de naam ½YMC-KO-KO).
Hiermee kan een full color afbeelding van maximaal 35 mm op de kaart worden geprint.
De plaats op de kaart van de full color afbeelding is vrij te bepalen.

Met een lengte van 98 mm van de zwarte K en transparante O panels, kan de gehele kaart van links tot rechts geprint worden (near to edge).
Dit maakt het printlint ideaal geschikt voor het personaliseren van bijvoorbeeld offset voorbedrukte kaarten.

Printlinten Evolis kaartprinter ½ panel YMCKOKO printlint

Voor elke kaart die moet worden afgedrukt, wordt één reeks van zeven panels gebruikt.
YMC wordt ingezet om een full color afbeelding op te bouwen. Het eerste K (zwart) panel wordt gebruikt voor het printen van solide zwarte elementen, zoals teksten, nummers, QR-codes of barcodes aan de voorzijde. Vervolgens wordt het geheel bedekt met de eerste transparante vernis-overlay (O).

Evolis kaartprinter full color YMCK printstappen

Door de toevoeging van het zwarte 6e panel (K) kan de duplex mode van de Evolis Primacy optimaal benut worden. De kaart wordt omgedraaid en de achterzijde van de kaart wordt in zwart geprint met het extra K panel. Deze print kan ter bescherming worden afgedekt met de extra transparante vernis-overlay (O).

Printlinten Evolis kaartprinter ½ panel YMCKOKO voorbeeldkaart

Dit printlint kan tot 16 miljoen kleuren reproduceren en is samengesteld om scherpe, heldere beelden en duidelijke tekst te produceren. De beschermende laklaag zorgt voor een langere levensduur van uw afdrukken.

Bewaren en levensduur

De opslagtemperatuur moet tussen de 5-25°C (41 – 77°F) zijn, met een relatieve luchtvochtigheid (RV) tussen 50-70%. Deze linten zullen tot zeker 1 jaar na aankoop kunnen functioneren als ze worden bewaard in een koele, droge omgeving en ongeopend blijven in de originele verpakking. Eenmaal geopend hebben deze linten een levensduur van 3 maanden als ze worden bewaard onder koele, droge omstandigheden. Dit zijn de minimale specificaties, dus het zou prima kunnen dat de echte levensduur langer is. Voor al deze linten geldt: vermijd stof, direct zonlicht, hoge luchtvochtigheid en hoge temperaturen. Plaats ze niet in de buurt van oplosmiddelen of andere chemicaliën.

Direct to card printing

Via direct-to-card printing worden de kleuren van het printlint in verschillende stappen rechtstreeks (direct) op het laminaat van de plastic kaart gedrukt met behulp van de printkop.

Evolis kaartprinter direct-to-card dye sublimation printprincipe

6-panel full color printlint

Het afdruklint bestaat uit zes opeenvolgende panels in de kleuren geel, magenta, cyaan, zwart, transparant en nóg een keer zwart: YMCKOK.
Met een lengte van 98 mm per panel kan de gehele kaart van links tot rechts in full color geprint worden (near to edge).

Evolis kaartprinter YMCKO-K 6 panel printlint panels

Voor elke kaart die moet worden afgedrukt, wordt één reeks van zes panels gebruikt.
YMC wordt ingezet om een full color afbeelding op te bouwen. Het eerste K (zwart) panel wordt gebruikt voor het printen van solide zwarte elementen, zoals teksten, nummers, QR-codes of barcodes aan de voorzijde. Vervolgens wordt het geheel bedekt met een transparante vernis-overlay (O).

Evolis kaartprinter full color YMCK printstappen

Door de toevoeging van het extra 6e panel (K) kan de duplex mode van de Evolis Primacy optimaal benut worden. De kaart wordt omgedraaid en de achterzijde van de kaart wordt in zwart geprint met het extra K panel.

Printlinten Evolis kaartprinter YMCKO-K 6 panel voorbeeldkaart

Dit printlint kan tot 16 miljoen kleuren reproduceren en is samengesteld om scherpe, heldere beelden en duidelijke tekst te produceren. De beschermende laklaag zorgt voor een langere levensduur van uw afdrukken.

Bewaren en levensduur

De opslagtemperatuur moet tussen de 5-25°C (41 – 77°F) zijn, met een relatieve luchtvochtigheid (RV) tussen 50-70%. Deze linten zullen tot zeker 1 jaar na aankoop kunnen functioneren als ze worden bewaard in een koele, droge omgeving en ongeopend blijven in de originele verpakking. Eenmaal geopend hebben deze linten een levensduur van 3 maanden als ze worden bewaard onder koele, droge omstandigheden. Dit zijn de minimale specificaties, dus het zou prima kunnen dat de echte levensduur langer is. Voor al deze linten geldt: vermijd stof, direct zonlicht, hoge luchtvochtigheid en hoge temperaturen. Plaats ze niet in de buurt van oplosmiddelen of andere chemicaliën.

Direct to card printing

Via direct-to-card printing worden de kleuren van het printlint in verschillende stappen rechtstreeks (direct) op het laminaat van de plastic kaart gedrukt met behulp van de printkop.

Evolis kaartprinter direct-to-card dye sublimation printprincipe

5 panel ½YMCKO full color printlint

Het afdruklint bestaat uit vijf opeenvolgende panels in de kleuren geel, magenta, cyaan, zwart en transparant: YMCKO.

De YMC panels zijn bij dit lint gehalveerd (daarom de naam ½YMCKO).
Hiermee kan een full color afbeelding van maximaal 35 mm op de kaart worden geprint.
De plaats op de kaart van de full color afbeelding is vrij te bepalen.

Met een lengte van 98 mm van het zwarte K en transparante O panel, kan de gehele kaart van links tot rechts geprint worden (near to edge).
Dit maakt het printlint ideaal geschikt voor het personaliseren van bijvoorbeeld offset voorbedrukte kaarten.

Evolis kaartprinter ½ panel printlint panels

Voor elke kaart die moet worden afgedrukt, wordt één reeks van vijf panels gebruikt.
YMC wordt ingezet om de full color afbeelding van 35 mm op te bouwen. Het K (zwart) panel wordt gebruikt voor het printen van solide zwarte elementen, zoals teksten, nummers, QR-codes of barcodes. Vervolgens wordt het geheel bedekt met een transparante vernis-overlay (O).

Printlinten Evolis kaartprinter ½ panel printvlak voor pasfoto

Dit printlint kan tot 16 miljoen kleuren reproduceren en is samengesteld om scherpe, heldere beelden en duidelijke tekst te produceren. De beschermende laklaag zorgt voor een langere levensduur van uw afdrukken.

Bewaren en levensduur

De opslagtemperatuur moet tussen de 5-25°C (41 – 77°F) zijn, met een relatieve luchtvochtigheid (RV) tussen 50-70%. Deze linten zullen tot zeker 1 jaar na aankoop kunnen functioneren als ze worden bewaard in een koele, droge omgeving en ongeopend blijven in de originele verpakking. Eenmaal geopend hebben deze linten een levensduur van 3 maanden als ze worden bewaard onder koele, droge omstandigheden. Dit zijn de minimale specificaties, dus het zou prima kunnen dat de echte levensduur langer is. Voor al deze linten geldt: vermijd stof, direct zonlicht, hoge luchtvochtigheid en hoge temperaturen. Plaats ze niet in de buurt van oplosmiddelen of andere chemicaliën.

Direct to card printing

Via direct-to-card printing wordt de kleur van het printlint rechtstreeks (direct) op het laminaat van de plastic kaart gedrukt met behulp van de printkop.

Evolis kaartprinter direct-to-card monochroom thermal transfer printprincipe

Monochroom printlint

Het afdruklint bestaat uit één doorlopende kleur. De monochrome afdruk is een solide kleur, en het creëren van kleurgradaties (lichter of donkerder) is niet mogelijk. De printerstuurprogramma’s van Evolis bieden echter wel de optie om de monochrome afdruk in te stellen op “grijstinten”, waardoor de suggestie van lichtere of donkerdere tonen mogelijk is.

Monochroom printen is zeer kosteneffectief voor het personaliseren van voorbedrukte kaarten of het uitgeven van kaarten met één kleur.
Evolis biedt een uitgebreide serie aan monochrome printlinten:

Evolis Zenius en Primacy kaartprinters printlint cassettes monochrome kleuren

De Evolis productlijn omvat verder nog speciale linten voor specifieke taken:

• Witte handtekening voor ondertekening of handgeschreven notities op de kaart.
• Krasfolie-inkt om een code of het ID-nummer van de kaarthouder te verbergen.
• BlackFLEX-lint voor personalisatie in zwart op materialen zoals papier of ABS-plastic.

Lint-besparende functie

Met deze functie in de Evolis printers, komt het verbruik van het lint wordt gebruikt overeen met het daadwerkelijk bedrukte oppervlak op de kaart, plus een marge van 7 mm.
Hierdoor wordt er minder monochroom lint gebruikt en wordt het aantal kaarten dat met één lint kan worden afgedrukt aanzienlijk verhoogd.

Gebaseerd op een afdrukcapaciteit van 1.000 prints, is het verbruik als volgt:

100% layout = 445 cards/rol
88% layout = 500 cards/rol
50% layout = 810 cards/rol
25% layout = 1370 cards/rol

Bewaren en levensduur

De opslagtemperatuur moet tussen de 5-25°C (41 – 77°F) zijn, met een relatieve luchtvochtigheid (RV) tussen 50-70%. Deze linten zullen tot zeker 1 jaar na aankoop kunnen functioneren als ze worden bewaard in een koele, droge omgeving en ongeopend blijven in de originele verpakking. Eenmaal geopend hebben deze linten een levensduur van 3 maanden als ze worden bewaard onder koele, droge omstandigheden. Dit zijn de minimale specificaties, dus het zou prima kunnen dat de echte levensduur langer is. Voor al deze linten geldt: vermijd stof, direct zonlicht, hoge luchtvochtigheid en hoge temperaturen. Plaats ze niet in de buurt van oplosmiddelen of andere chemicaliën.

Direct to card printing

Via direct-to-card printing worden de kleuren van het printlint in verschillende stappen rechtstreeks (direct) op het laminaat van de plastic kaart gedrukt met behulp van de printkop.

Evolis kaartprinter direct-to-card dye sublimation printprincipe

5-panel full color printlint

Het afdruklint bestaat uit vijf opeenvolgende panels in de kleuren geel, magenta, cyaan, zwart en transparant: YMCKO.
Met een lengte van 98 mm per panel kan de gehele kaart van links tot rechts in full color geprint worden (near to edge).

Evolis kaartprinter standaard 5 panel printlint panels

Voor elke kaart die moet worden afgedrukt, wordt één reeks van vijf panels gebruikt.
YMC wordt ingezet om een full color afbeelding op te bouwen. Het K (zwart) panel wordt gebruikt voor het printen van solide zwarte elementen, zoals teksten, nummers, QR-codes of barcodes. Vervolgens wordt het geheel bedekt met een transparante vernis-overlay (O).

Evolis kaartprinter full color YMCK printstappen

Dit printlint kan tot 16 miljoen kleuren reproduceren en is samengesteld om scherpe, heldere beelden en duidelijke tekst te produceren. De beschermende laklaag zorgt voor een langere levensduur van uw afdrukken.

Bewaren en levensduur

De opslagtemperatuur moet tussen de 5-25°C (41 – 77°F) zijn, met een relatieve luchtvochtigheid (RV) tussen 50-70%. Deze linten zullen tot zeker 1 jaar na aankoop kunnen functioneren als ze worden bewaard in een koele, droge omgeving en ongeopend blijven in de originele verpakking. Eenmaal geopend hebben deze linten een levensduur van 3 maanden als ze worden bewaard onder koele, droge omstandigheden. Dit zijn de minimale specificaties, dus het zou prima kunnen dat de echte levensduur langer is. Voor al deze linten geldt: vermijd stof, direct zonlicht, hoge luchtvochtigheid en hoge temperaturen. Plaats ze niet in de buurt van oplosmiddelen of andere chemicaliën.

RETRANSFER CARD PRINTING

Evolis kaartprinter retransfer full color printprincipe

FULL COLOR PRINTEN
Plastic kaarten kunnen randloos en in volledige kleur worden bedrukt. Dit is bijzonder geschikt voor situaties waarin kleine oplages of frequente ontwerpwijzigingen nodig zijn.

technische weergave van het overbrengen van laminaatfilm op een plastic card bij een Evolis retransfer kaartprinter

INDIRECT OP DE KAART AANBRENGEN
In tegenstelling tot traditionele dye sublimation-printers voor kaarten die direct op de kaart printen, passen retransfer-printers de afdruk toe op een transparante film. Deze film wordt vervolgens thermisch verbonden met de plastic kaart.

UITSTEKENDE KWALITEIT
Retransfer-printers leveren een uitstekende printkwaliteit, wat resulteert in perfecte full-color foto’s of achtergronden. Het is echter aanbevolen om het printen van grote massieve vlakken in één kleur te vermijden, omdat dit mogelijk strepen in het vlak kan veroorzaken.

VOLLEDIG RANDLOOS PRINTEN
Dankzij het ReTransfer printproces is het mogelijk om echte rand-tot-rand dekking te bereiken zonder enige witte marge.

IDEAAL VOOR CHIPKAARTEN
Aangezien er tijdens het printproces geen direct contact is tussen de printkop en de kaart, wordt er geen invloed uitgeoefend op de contactchip, contactloze chip of antenne die zich in de kaart bevindt. In tegenstelling tot direct-to-card printers, waar afdrukproblemen kunnen ontstaan op de plek van de chip, ondervindt een retransfer-printer hier geen enkel probleem mee.

Windows QuickAssist

In Windows 10 is standaard een app aanwezig om computerondersteuning op afstand aan te bieden of te krijgen. Dit kan namelijk met Quick assist, hiermee kunt u uw scherm delen met Card Vision.

QuickAssist opstarten

Voordat wij uw computer of laptop kunnen overnemen zal op uw computer de APP Quick Assist gestart moeten worden.

U kunt dit doen door linksonder in de zoekbalk Quick Assist in te voeren, dan verschijnt de APP Quick Assist in het startmenu die u kunt starten door er met de muis een keer op te klikken.

Beschikbaar op uw PC?

Quick assist is standaard beschikbaar vanaf Windows 10 versie 1607.
Om uw eigen Windows 10 versie te controleren gaat u als volgt te werk: Klik met de rechtermuisknop op de Windows Startknop links onderin en aansluitend op Systeem.
Heeft u niet de juiste versie dan is het eerst tijd om te updaten. Vraag uw systeembeheerder om dit te verzorgen. Hierbij kunnen wij u niet ondersteunen.

Uw scherm delen

Als de APP Quick Assist opgestart is dan heeft u de mogelijkheid om uw computer (scherm) te delen met Card Vision. Hiervoor krijgt u een unieke eenmalige code van onze medewerker.

LET OP:
Het is wel van belang als u met de app werkt dat u over een Microsoft account beschikt. Heeft u die niet dan kunt u die tijdens het instellen eenvoudig maken.

U belt ons, wij controleren uw aankoop

U gaat ons bellen voor ondersteuning?

Nogmaals: uitsluitend 1 jaar gratis telefonische ondersteuning volgens onze onderstaande voorwaarden. Let op dat wij hierop strikt controleren.

Heeft u een supportcontract bij ons afgesloten?
Wij vragen naar het factuurnummer wanneer u contact opneemt.

Recht op gratis ondersteuning

  1. Ik heb de printer nieuw bij Card Vision gekocht, en
  2. De aankoop is niet langer dan 1 jaar geleden gedaan, of
  3. Ik heb een supportcontract afgesloten.

Geen gratis ondersteuning

  1. Ik heb de printer niet bij Card Vision gekocht.
  2. Wel bij Card Vision gekocht, maar langer dan 1 jaar geleden.
  3. Ik heb de printer tweedehands gekocht.
  4. Ik heb geen supportcontract afgesloten.

Voldoet u aan de bovenstaande noodzakelijke voorwaarden? Bel dan

+31 (0)181 45 31 09

Voldoet u niet aan de genoemde voorwaarden?
Dan zullen wij u onherroepelijk wijzen op de mogelijkheden voor betaalde support.

DIRECT TO CARD PRINTING

DIRECT OP HET KAART OPPERVLAK
De kleuren van het  printlint worden met de printkop rechtstreeks (direct) op het laminaat van de plastic kaart geprint.

FULL COLOR PRINTEN
Een plastic kaart kan geheel of gedeeltelijk in full color geprint worden door middel van dye-sublimation. Ideaal voor kleine oplages of veel wisselende ontwerpen.

Evolis kaartprinter direct-to-card dye sublimation printprincipe

MONOCHROOM PRINTEN
Het monochroom (1 kleur) printen door middel van thermal transfer, van bijvoorbeeld teksten, nummers, barcodes of QR codes geeft een perfect resultaat op zowel blanco als voorbedrukte plastic kaarten.

Evolis kaartprinter direct-to-card monochroom thermal transfer printprincipe

KWALITEIT
In monochroom kunnen haarscherpe teksten, nummers, QR of barcodes worden geprint.
In full color kunnen perfect foto’s of achtergronden worden geprint. Het printen van grote volvlakken in 1 kleur wordt afgeraden want dit zal onvermijdelijke strepen in het volvlak opleveren.

NEAR TO EDGE PRINTING
Bij volledig full color printen is altijd een heel kleine onbedrukte witmarge aanwezig van een paar tienden van een millimeter.

MINDER GESCHIKT VOOR RFiD / NFC KAARTEN
De chip en antenne in deze kaarten kunnen er voor zorgen dat een oneffenheid (deukje) in het toplaminaat van de kaart zit. Als op die plaats geprint wordt dan kan daar een vlekje zichtbaar worden in de bedrukking.

Kaartontwerp
Dit is het beoogde ontwerp om te printen
RFiD NFC inlay
De chip en de antenne die in de kaart zijn gelamineerd
Eindresultaat
Witte vlek op plaats van de chip en/of antenne

Om dergelijke witte vlekken te vermijden kan gekozen worden om hiermee rekening te houden in het ontwerp van de kaart óf te kiezen voor een ReTransfer kaartprinter. Retransfertechniek heeft namelijk geen last van de oneffenheden en biedt daarbij ook een volledig randaflopende print, zonder witmarge.
